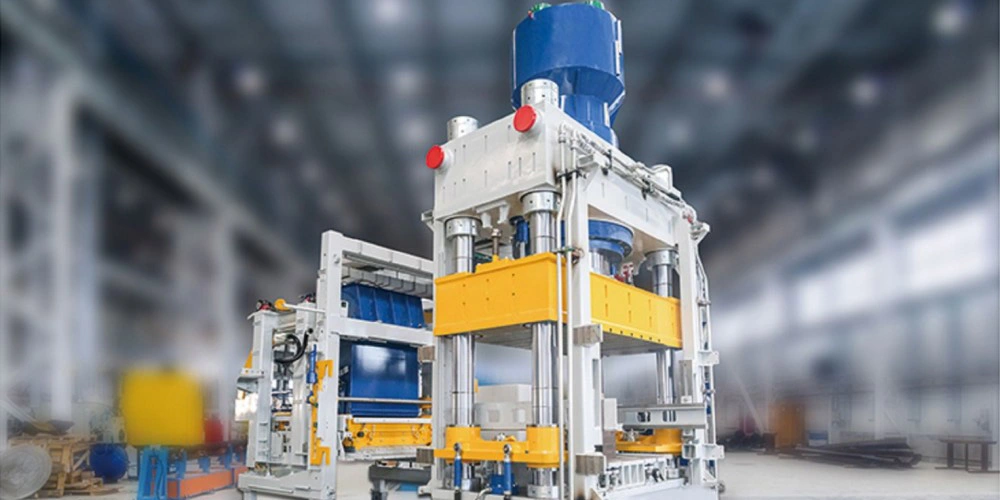

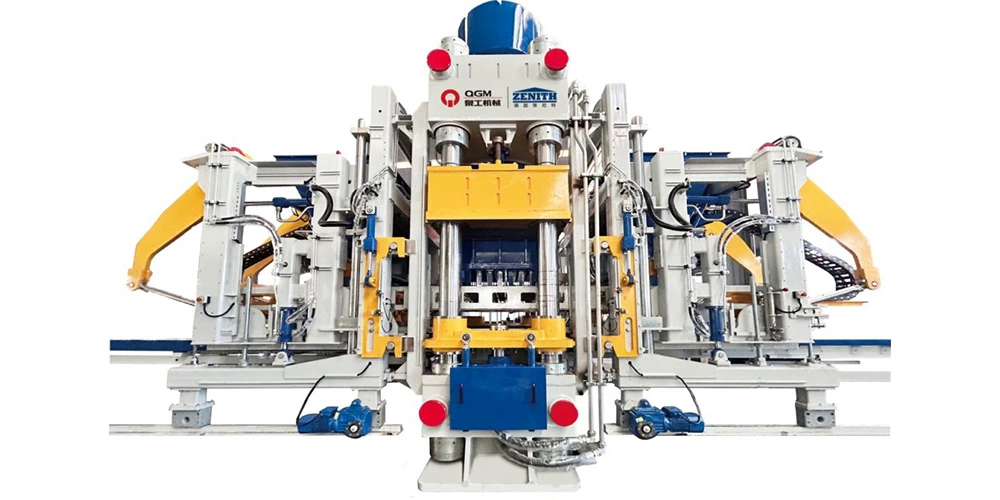

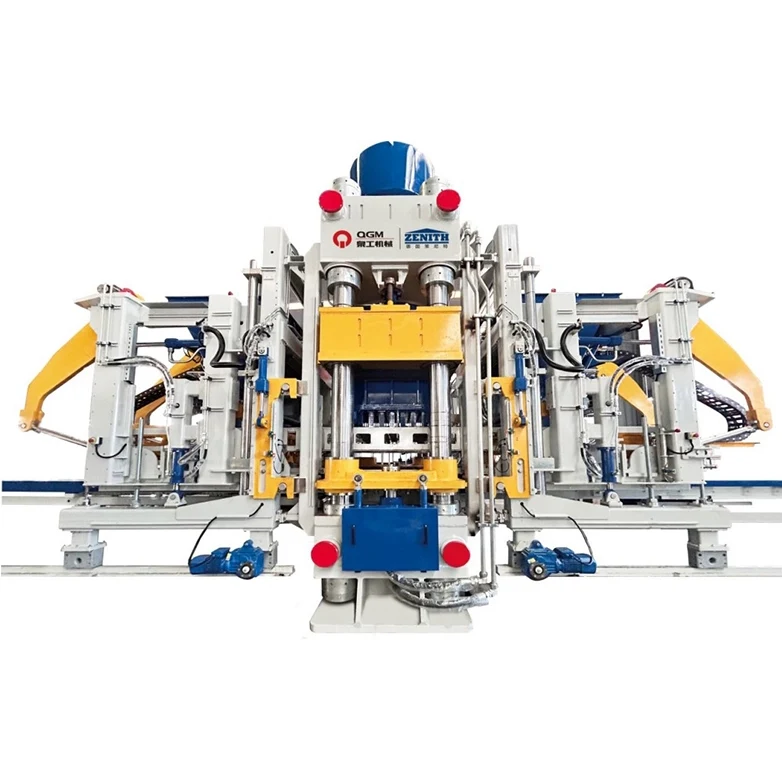

Mașini automate hidraulice de fabricare a blocurilor de beton pentru produse din beton

Construită în jurul unei arhitecturi mecanice, hidraulice și electrice integrate, seria VP combină un cadru de mașină de înaltă rezistență, presare hidraulică de mare tonaj, vibrații servo și automatizare inteligentă. Componentele recunoscute la nivel internațional sunt utilizate în sistemele cheie pentru a susține o funcționare stabilă și o performanță constantă de formare.

Cu trei configurații de forță de presare — 600, 900 și 1.500 de tone — seria ZN-VP oferă o soluție scalabilă pentru producătorii de produse din beton cu cerințe diferite de producție și specificații de produs.
Mașina este potrivită în special pentru aplicațiile în care presiunea de formare, adaptabilitatea materialului și flexibilitatea produsului sunt importante. În funcție de modelul selectat, configurația matriței și configurația de producție, mașina poate produce:
●Blocuri de beton standard
●Blocuri goale
●Blocuri de pavaj
●Borduri
●Produse din beton cu aspect de piatră
●Produse pentru amenajare a teritoriului
●Blocuri de protecție a versanților pentru conservarea apei
●Produse din beton pentru pereti si decorativ

Seria ZN-VP acceptă, de asemenea, utilizarea diferitelor materii prime cu granulație fină și pe bază de deșeuri solide, inclusiv deșeuri de construcții, deșeuri solide metalurgice, deșeuri miniere, pulbere de piatră, nămol și nămol de spălat nisip, sub rezerva pregătirii adecvate a materialului și a amestecului.

Acest lucru face din seria ZN-VP o opțiune potrivită pentru proiectele de producție de blocuri de beton axate pe reciclarea deșeurilor solide și pe produse din beton cu valoare adăugată.

Specificațiile mașinii de blocare

Repere tehnice

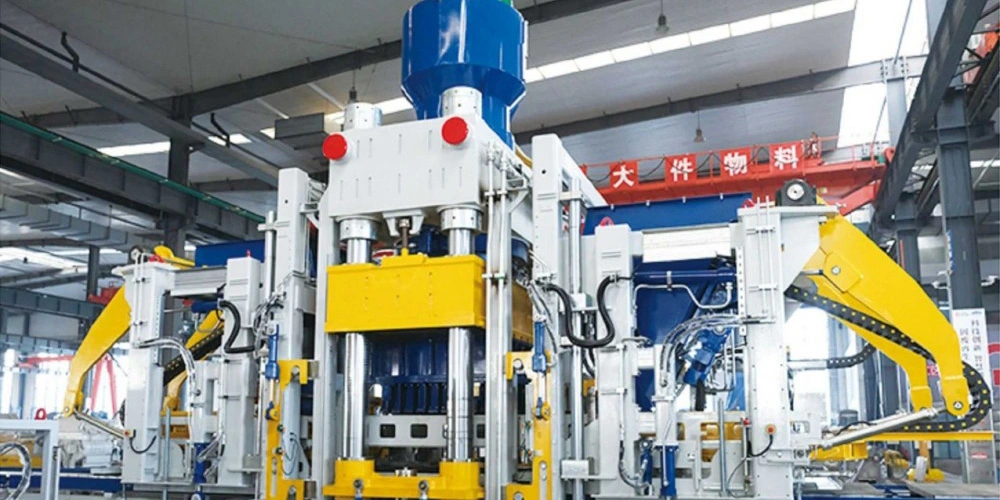

1. Cadru de mașină de înaltă rezistență pentru formare stabilă

Cadrul principal al mașinii este fabricat din secțiuni de oțel cu formă specială și încorporează tehnologie de proiectare structurală patentată.
Cadrul sudat este supus unui tratament de reducere a tensiunilor la vibrații pentru a îmbunătăți stabilitatea structurală. Coloanele cu diametru mare oferă suport și ghidare în timpul închiderii matriței, ajutând la menținerea poziționării precise a matriței pe tot parcursul procesului de formare.
Sistemul de deformare adoptă sincronizare mecanică pentru a coordona eliberarea mucegaiului și pentru a sprijini formarea consistentă a produsului.
Pentru producția de blocuri de beton de înaltă presiune, o structură rigidă a mașinii este esențială pentru menținerea mișcării stabile a matriței și a condițiilor de formare repetabile.

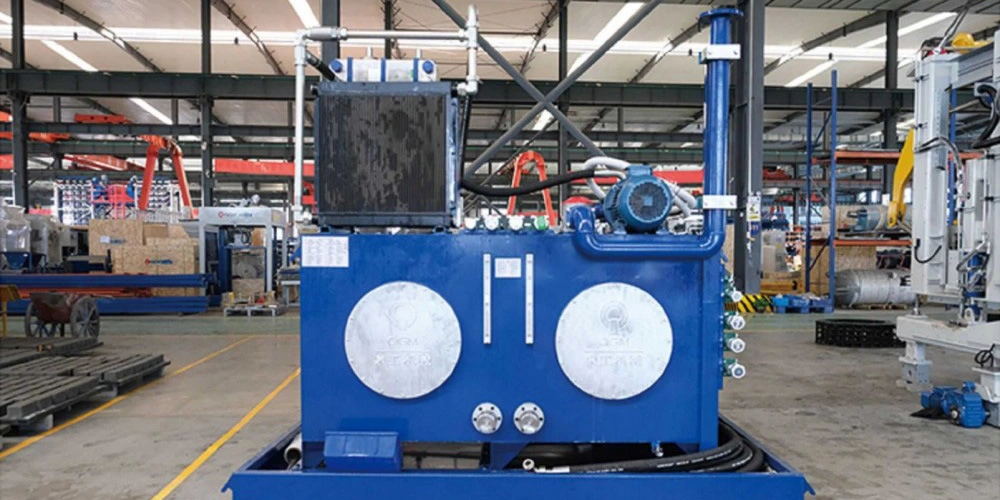

2. Sistem hidraulic de presare cu tonaj mare

Sistemul hidraulic de formare este una dintre caracteristicile definitorii ale seriei ZN-VP.
Cele trei modele asigură forțe de presare principale maxime de 600, 900 și, respectiv, 1.500 de tone. Cilindrii principali de diametru mare generează forța de formare necesară pentru producția de produse din beton de înaltă presiune.
În cadrul sistemului hidraulic sunt utilizate pompe și supape hidraulice de marcă internațională. Viteza de presare, presiunea și cursa pot fi ajustate în funcție de cerințele produsului și ale procesului.
Acest lucru permite configurarea procesului de formare pentru diferite tipuri de produse și caracteristici ale materialelor.
Configurația hidraulică de înaltă presiune este deosebit de relevantă pentru producătorii care produc produse din beton dens sau care lucrează cu amestecuri care conțin pulberi fine și materiale derivate din deșeuri solide.

3. Tehnologia Germană Servo Vibration

Seria ZN-VP încorporează tehnologia germană avansată de vibrații servo.
Servomotoarele oferă un răspuns rapid și un control precis al parametrilor de vibrație, permițând ajustarea forței de excitare și a performanței vibrațiilor în funcție de cerințele producției.
În comparație cu controlul fix al vibrațiilor, tehnologia servo oferă o mai mare flexibilitate atunci când comutați între diferite tipuri de produse și formulări de materiale.
Procesul de vibrații controlate sprijină compactarea betonului și ajută la menținerea unor condiții consistente de formare a produsului.
Tehnologia de formare a blocurilor de beton cu servovibrații este deosebit de valoroasă atunci când o linie de producție trebuie să se adapteze la mai multe specificații de produs, mai degrabă decât să ruleze continuu un singur produs standardizat.

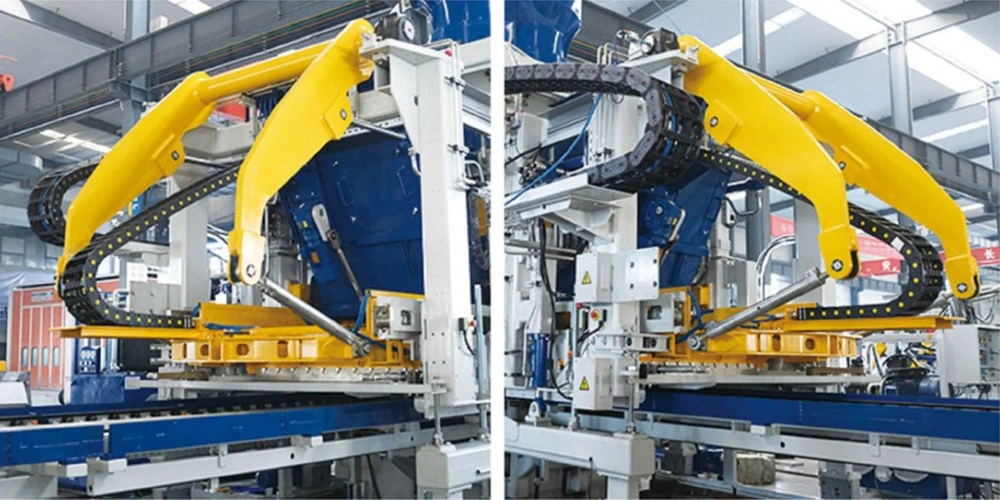

4. Sistem de alimentare cu braț oscilant conceput pentru o întreținere mai ușoară

Sistemul de alimentare cu material folosește o configurație robustă cu braț pivotant pentru o distribuție consistentă a materialului.
Roțile de ghidare cu diametru mare susțin mișcarea lină a căruciorului de alimentare, în timp ce plăci de uzură înlocuibile sunt instalate pe suprafețele de contact ale cheilor pentru a simplifica întreținerea.
Platforma de alimentare folosește și componente de uzură înlocuibile. Blocarea hidraulică permite deschiderea și asigurarea secțiunii de alimentare în timpul operațiunilor de inspecție, curățare și întreținere.

Acest design oferă acces mai ușor la piesele de uzură și ajută la reducerea complexității lucrărilor de service de rutină.

5. Presare statică integrată și formare prin vibrații

Seria ZN-VP combină două mecanisme de formare: Presare statică de înaltă presiune + vibrație servo.
Sistemul hidraulic asigură forța principală de formare, în timp ce sistemul de vibrații ajută la compactarea materialului în timpul turnării.
Conform configurației tehnice originale, sistemul asigură până la 900 sau 1.500 de tone de forță principală de presare și 120 kN de forță de vibrație pe modelele corespunzătoare.
Tehnologia combinată este destinată să răspundă cerințelor de formare ale produselor din beton prelucrate uscat, folosind atât materiale grosiere cu deșeuri solide, cât și materiale pulbere ultrafine.

Se poate aplica la producerea de:
●Pavele din beton cu aspect de piatră
●Produse de pavaj permeabile
●Borduri
●Blocuri conventionale de beton
● Produse din beton pentru amenajare a teritoriului
●Alte produse personalizate din beton

Pentru proiectele care necesită atât diversitatea produselor, cât și flexibilitatea materialului, configurația combinată de presare și vibrație oferă o alternativă la sistemele convenționale de formare cu presiune statică sau numai prin vibrații.

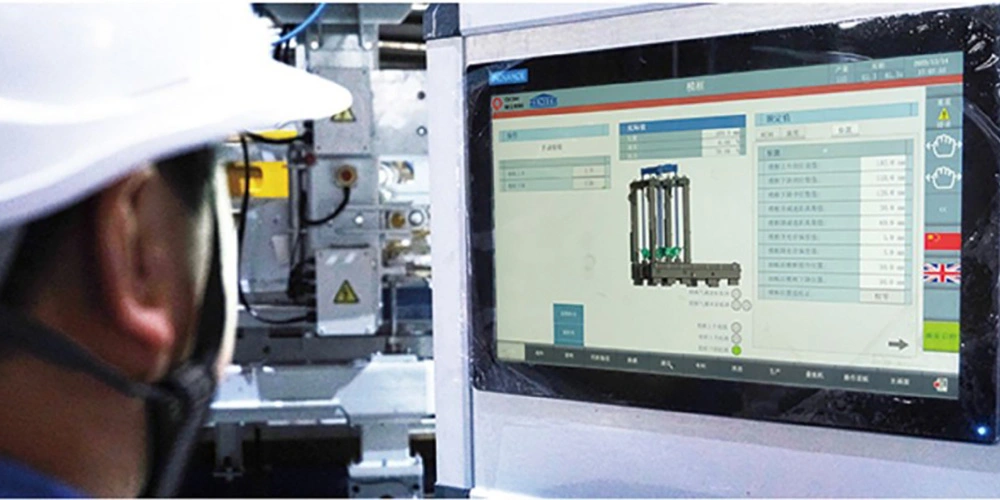

6. Control automat pentru un management mai consistent al producției

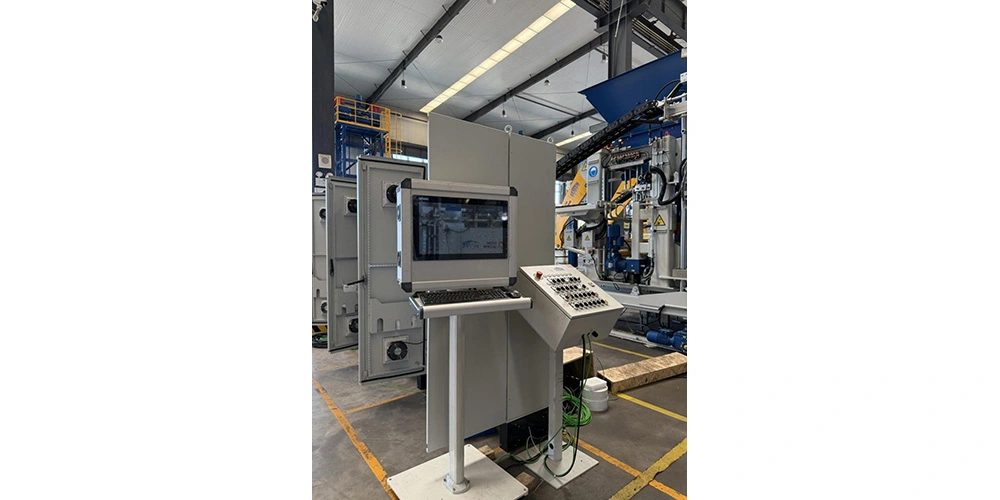

Seria ZN-VP integrează tehnologia germană de automatizare cu o interfață vizuală om-mașină.
Sistemul de control coordonează procesele de formare ale mașinii, oferind în același timp operatorilor o interfață clară pentru managementul producției.

Funcțiile cheie includ:
●Gestionarea retetelor de productie
●Gestionarea parametrilor de operare
●Monitorizarea stării echipamentelor
●Colectarea datelor de productie
●Controlul funcţionării maşinii
●Informatii echipamente vizualizate

Prin reducerea intervențiilor manuale inutile, arhitectura de control integrată ajută operatorii să gestioneze mai consecvent parametrii de producție.
Pentru liniile automate de producție a blocurilor de beton, controlul centralizat oferă, de asemenea, o interfață mai clară între mașina de blocuri și echipamentele din amonte sau din aval.

7. Platformă de servicii în cloud pentru echipamente inteligente

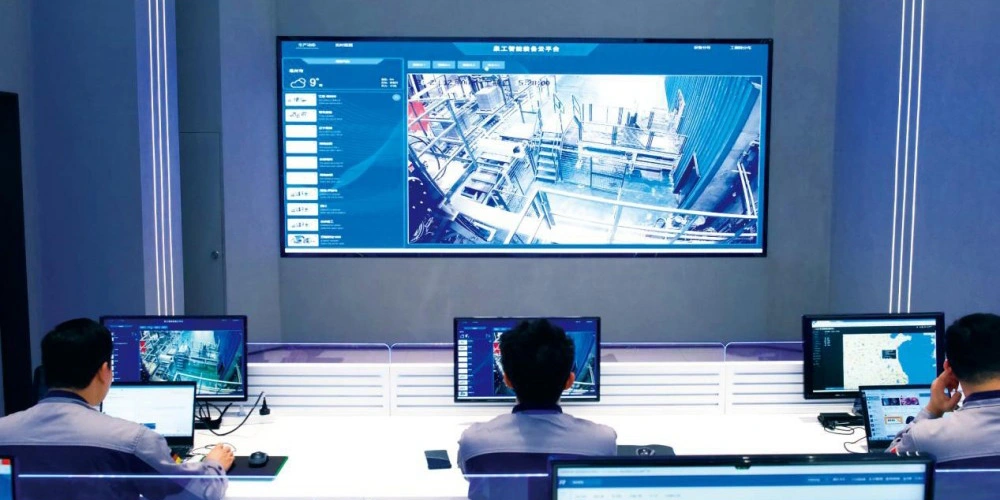

Platforma QGM Intelligent Equipment Cloud Service extinde gestionarea mașinii dincolo de cabinetul de control local.
Platforma integrează cloud computing, comunicarea datelor, modelarea echipamentelor, inteligența artificială, rețelele neuronale neclare și tehnologiile de date mari pentru a colecta și analiza informațiile de funcționare a echipamentelor și modelele de utilizare.

În funcție de configurația și autorizarea sistemului, platforma acceptă:
●Monitorizarea echipamentelor online
●Controlul echipamentului de la distanță
● Suport tehnic de la distanță
●Detecția predictivă a erorilor
●Diagnoza defectelor
●Evaluarea stării de sănătate a echipamentelor
●Rapoarte automate de operare
●Analiza datelor echipamentelor

Acest lucru creează o conexiune digitală între mașina de fabricare a blocurilor și funcțiile de serviciu bazate pe cloud.
Pentru producătorii de blocuri de peste mări, monitorizarea echipamentelor bazată pe cloud poate oferi un nivel suplimentar de suport atunci când echipamentul de producție este situat departe de centrul de service tehnic al producătorului.
Echipamentele inteligente și abordarea serviciului cloud a QGM sunt în concordanță cu dezvoltarea sa mai largă a echipamentelor de creare a blocurilor conectate digital și a sistemelor de producție inteligente.

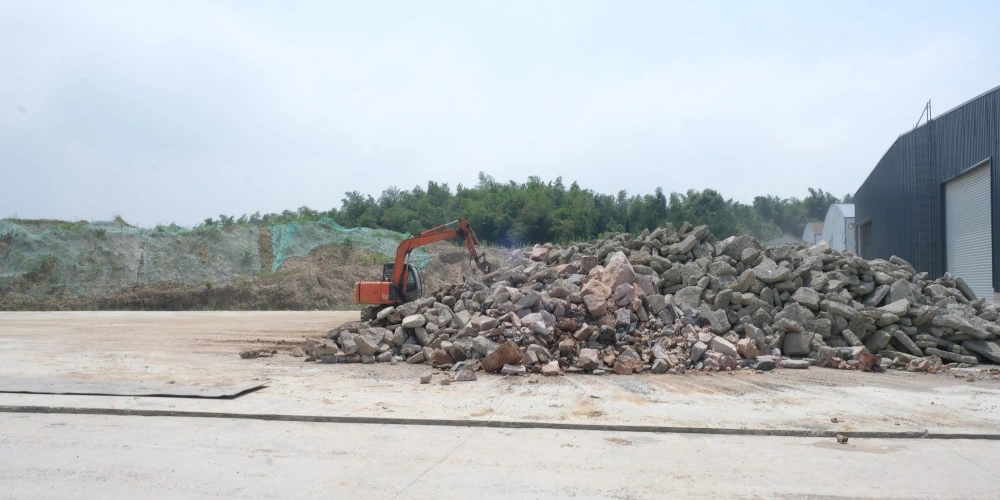

8. Reciclarea deșeurilor solide pentru fabricarea produselor din beton

Una dintre caracteristicile majore de aplicare ale seriei ZN-VP este adaptabilitatea sa la diferite materii prime.
În funcție de proprietățile materialului, preprocesarea și proiectarea amestecului, mașina poate fi utilizată cu materiale precum:

Materiale de deșeuri solide
●Deșeuri de construcții ●Deșeuri solide metalurgice
● sterilul minelor
●Pudră de piatră
●Nămol
●Nămol de spălat nisip

Raportul real al materialului și formularea trebuie determinate în funcție de proprietățile fizice și chimice ale materialelor disponibile local.

Produse din beton
Mașina poate fi configurată pentru producția de:
●Blocuri de beton standard
●Blocuri goale
●Blocuri de pavaj
●Pavele permeabile
●Borduri
●Produse din beton cu aspect de piatră
●Produse pentru amenajare a teritoriului
●Blocuri de protectie panta
●Produse decorative din beton pentru perete

Acest lucru face ca seria ZN-VP să fie relevantă pentru proiectele de reciclare a deșeurilor solide în care obiectivul este de a transforma deșeurile procesate corespunzător în produse din beton comercializabile.

9. Proiectat pentru fabricarea de produse flexibile din beton

ZN600VP, ZN900VP și ZN1500VP oferă trei configurații diferite de echipamente în cadrul aceluiași concept de formare hidraulică.
Alegerea modelului potrivit depinde de factori precum:
●Forța de apăsare necesară
●Dimensiuni paleti
●Dimensiunea produsului
●Gama de produse
●Caracteristicile materiei prime
●Configurare matriță
●Scala de producție necesară
● Spațiu disponibil pentru plante
●Configurare completă a liniei

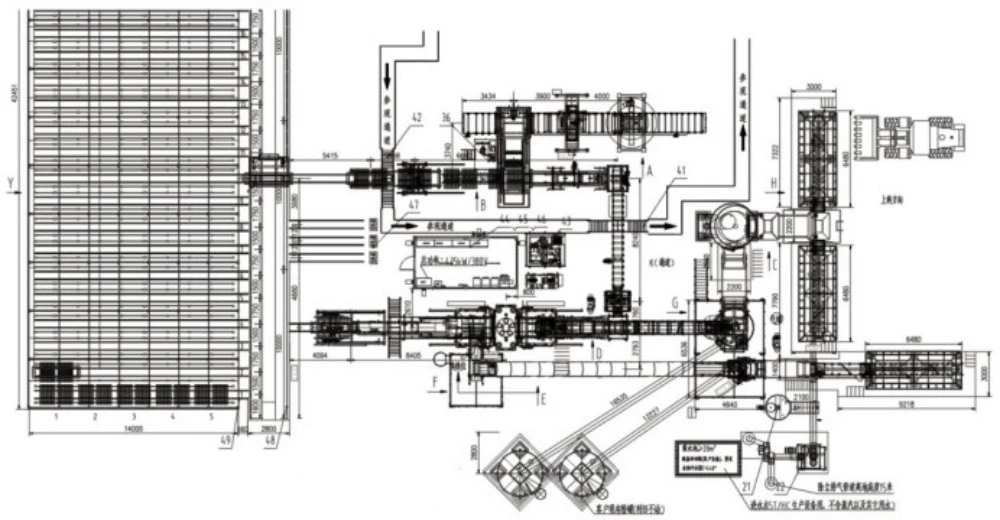

Aspectul liniei de producție
