| Caracteristici | |
|---|---|
| Max. înălțimea blocului | 500 mm |
| Min. înălțimea blocului | 40 mm |
| Înălțimea blocului opțional (min.) | 30 mm |
| Dimensiunea paletului | |
| Standard | 1.400 x 1.100 x 50 mm |
| Sunt posibile diferite dimensiuni de paleți | |
| Buncăr din spate de beton | |
| Volum (geometric) max. | 2.400 l |
| Buncăr de amestecare facială | |
| Volum (geometric) max. | 2.400 l |
| Execuții diferite de buncăr cu placă de tragere sau clapă de dozare pentru producția multicoloră sunt disponibile. |
|
| Înălțimea de alimentare poate fi reglată individual. | |
| Greutatea mașinii | |
| Cu unitate de amestecare facială și matriță | AC. 35.000 kg |

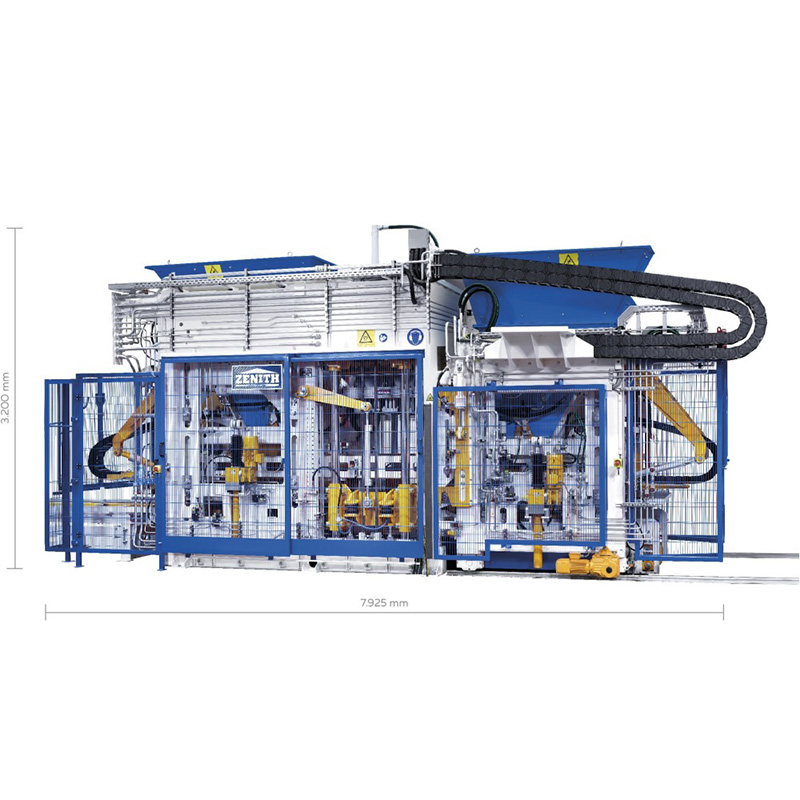

| Dimensiunea mașinii | |
| Max. lungime totală cu unitatea de amestecare a feței | 7.925 mm |
| Max. inaltime totala (transport) | 3.200 mm |
| Lățimea totală maximă | 3.100 mm |
| Sistem de vibrații | |
|---|---|
| Masă vibrantă dintr-o singură parte, Servovibrație ultra-dinamică cu controlul frecvenței și amplitudinii (forța centrifugă max.) |
175 kN |
| 2 vibratoare cu cap de manipulare (forță centrifugă max.) | 35 kN |
| Hidraulica | |
| Capacitate (total) | 560 l/min |
| Presiunea de operare
pompa 1 masina capul pompei 2 tamper modul de setare a pompei 3 |
180 bar 200 bar 200 bar |
| Electrice | |
| Putere de conectare (standard) cu unitate de mixare facială Putere instalată |
ca. 310 kW |
| Putere de conectare | ca. 160 kW |
| Protectie cu siguranta | 315A |
| Linie de aprovizionare | 4x 185mm² alternativ 2x 4x 70mm² |
| Sistem Siemens S7-1500, TIA-Portal |
|
| Operare prin intermediul panoului tactil |
|

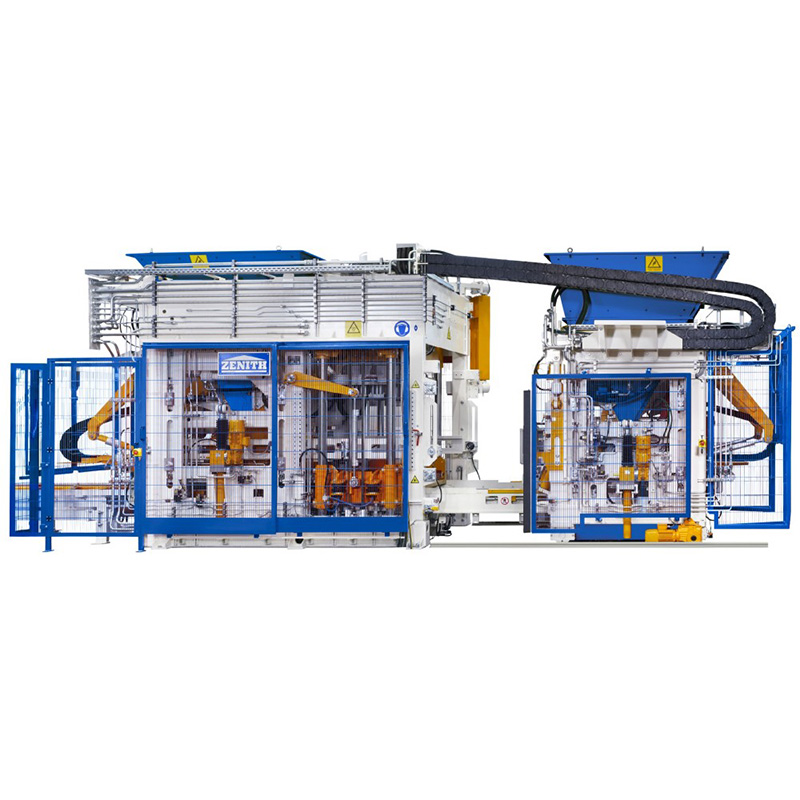

Detaliile tehnice pot suferi modificări – fără notificare prealabilă. Imaginile echipamentelor prezentate sunt doar exemple. Fotografiile pot include opțiuni conform cererii clientului.
Pâlnia de amestec de bază reglabilă pe înălțime este o noutate specială și a fost dezvoltată pentru a îmbunătăți semnificativ calitatea produselor din beton. Ajută la optimizarea fluxului de material și are grijă de o distribuție uniformă a materialului. În plus, cantitatea de umplere din sertarul de alimentare poate fi reglată precis și în funcție de produs.

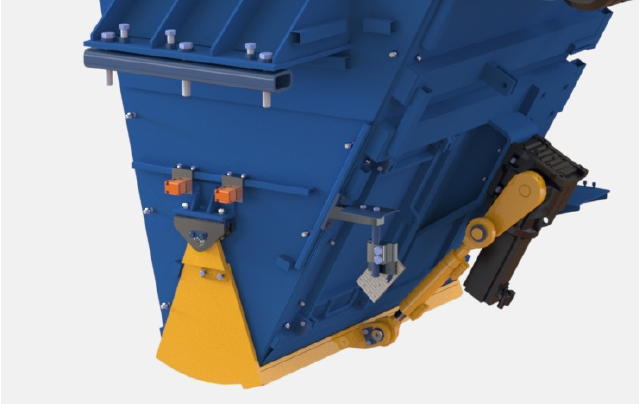

Clapele buncărului de la bază și ale buncărurilor de amestec facial sunt echipate cu servomotoare. Acest lucru permite ore de deschidere și închidere extrem de rapide. Rezultatul este o dozare mult mai exactă. Avantajul este o mai bună reproductibilitate a procesului de producție care îmbunătățește și mai mult calitatea ridicată a produsului.

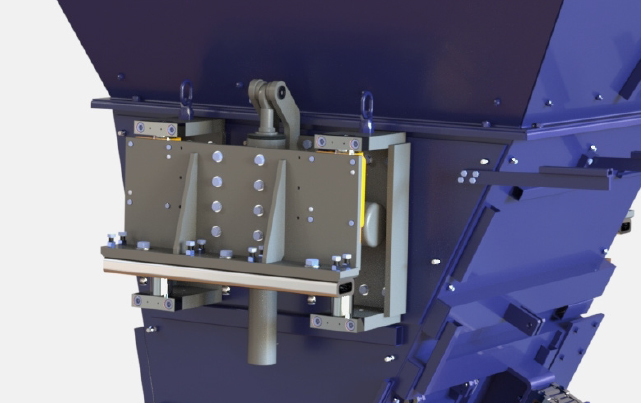

Capul principal de blocare oferă mult mai multă flexibilitate în timpul producției decât capetele obișnuite. Numărul de tampon de cauciuc poate fi selectat liber. Mai mult, tamperul principal poate fi proiectat și în funcție de conexiunile altor producători. Aceste inovații fac producția mult mai precisă și mai fiabilă.

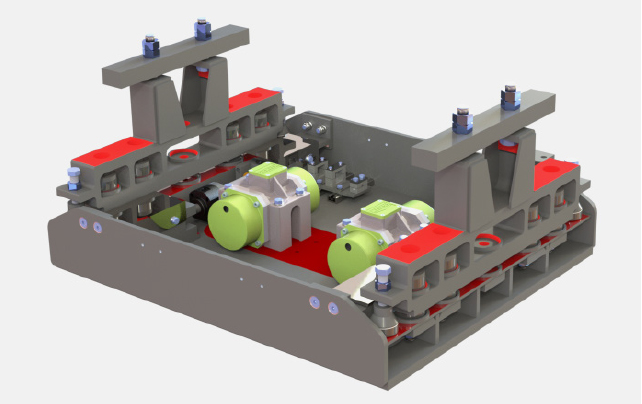

Sistemul de vibrații cu masă vibrantă dintr-o singură parte a fost dezvoltat în continuare în cooperare cu RWTH Aachen. Obține o eficiență energetică ridicată datorită distribuției optime a forțelor de vibrație. Deoarece acest sistem funcționează fără baie de ulei și nu necesită răcire suplimentară cu aer, este foarte ecologic și permite o întreținere ușoară.

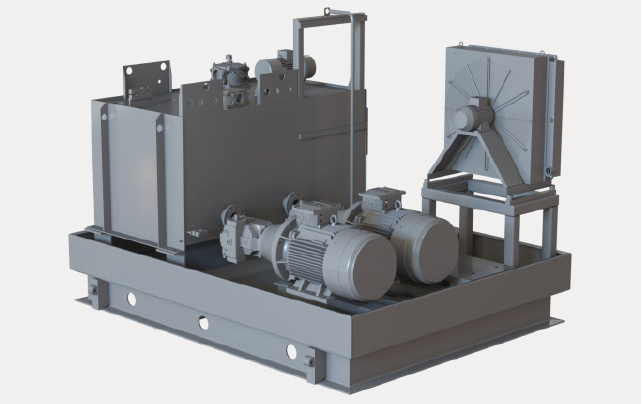

Mașina funcționează cu două pompe principale (capacitate 270 l/min) și doi acumulatori de presiune pentru timpi de ciclu rapid în timpul producției obișnuite. În cazul unei defecțiuni a pompei, mașina poate fi operată cu a doua pompă pentru a evita oprirea producției. Pompa suplimentara pentru modul de reglare (capacitate 20l/min) garanteaza o limitare sigura a vitezelor pentru miscarile respective.

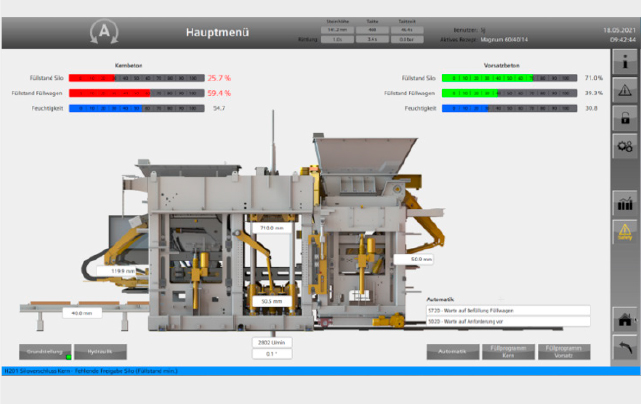

Toate axele principale (capul de manipulare, matriță, sertarul de alimentare, grătarul de umplere) sunt proiectate ca axe controlate în portalul TIA. Prin urmare, electronicele de control extern nu sunt necesare. Acest sistem asigură o poziționare exactă și continuă. Precizia ridicată a repetărilor în procesul de producție garantează o calitate constantă a produsului în timpul producției non-stop.
